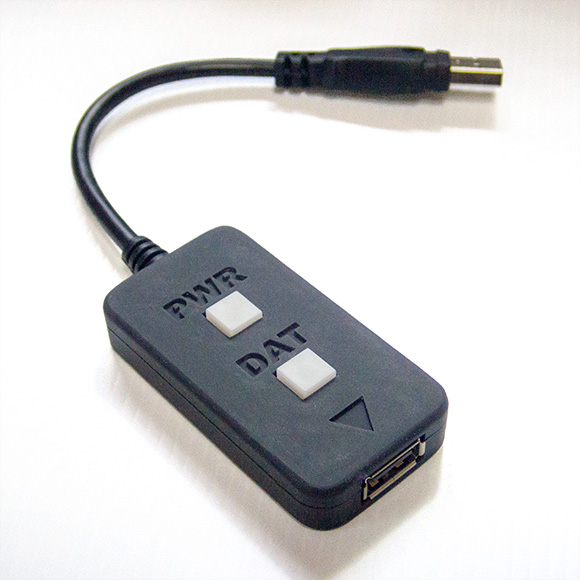

USBバススイッチ OUS-01

概要

USBの電源ラインとデータバスを別々にON/OFFする、USBデバイス開発者向けのツールです。

ワンタッチの簡単操作でホストからデバイスを切り離すことができます。

また、プログラム書き込み時やデバッグ時など、必要に応じてデータバスを切り離すことで、デバイスやホスト側で発生しがちな、様々なトラブルを防ぐことができます。

→お求めはこちら

特徴

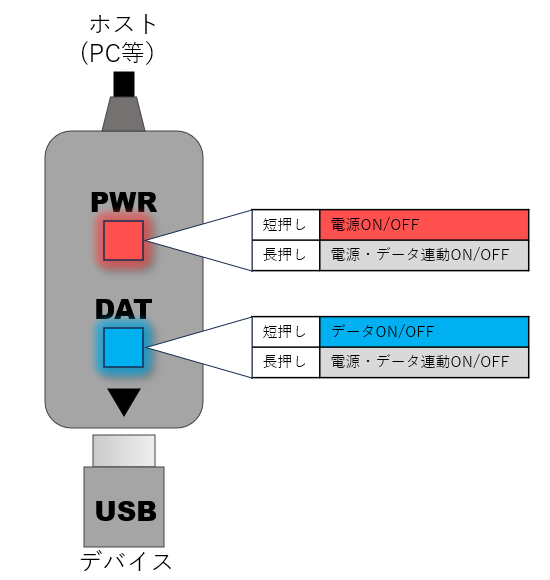

• ボタン操作で電源ラインとデータバスをそれぞれ独立してON/OFF可能。
• ボタン操作で電源ラインとデータバスを同時にON/OFF可能。
• 帯域幅5.5GHzの高速アナログスイッチを使用。（データバス）
• 過電流保護およびOFF時の逆流保護を内蔵。（電源ライン）

※ハブおよびリピーターに準ずる機能はありません。

※電源ラインはハイサイドスイッチで制御されます。GNDは切断されません。

主な仕様

対応規格	：	USB 1.0 / USB 1.1 /USB 2.0 Low-Speed / Full-Speed / High-Speed ※1
電源電圧(VBUS)	：	5V
過電流保護	：	標準2A (1.5～2.6A)
電源ラインON時抵抗	：	標準90mΩ (最大115mΩ)
電源ラインOFF時漏れ電流	：	最大1μA
データバス最大電圧	：	5V
データバス最大電流	：	20mA
データバスON時抵抗	：	標準5.7Ω (最大7.5Ω)
データバスOFF時漏れ電流	：	最大2μA
ケーブル及びコネクタ	：	ホスト側：Type-Aオス＋ケーブル約15cm デバイス側：Type-Aメス

※1：弊社保有ホストおよびデバイスにて動作の確認を行っていますが、すべての組み合わせにおける動作を保証するものではありません。

ご注意

• 本機は、専門の知識をお持ちの、USBデバイス開発者向けに設計されています。
• 筐体は3Dプリントにて製造されています。素材及び製法の関係上、傷や斑、積層痕、甘い香りがあります。また、表面に僅かに鉱物油を含んでいる場合があります。
• ケーブルを無理に引っ張ったり捻じったりしないでください。
